連續(xù)硫化生產(chǎn)線優(yōu)點及基本原理
時間：2016-07-08 來源：m.wybylw.com 點擊量：
連續(xù)硫化，就是擠包和硫化連結(jié)成一道工序的硫化。
連續(xù)硫化是近期來制造電線電纜的新型設(shè)備
連續(xù)硫化的優(yōu)點 2.生產(chǎn)效率高——由于擠包和硫化兩道工序聯(lián)合在一起又有很高的擠出速度，所以生產(chǎn)效率較高。 3.質(zhì)量好——擠包后直接進(jìn)入硫化管道，不必復(fù)繞在輥筒上，表面不必涂滑石粉或繞包布帶，硫化后，制品表面光滑，無痕跡，不易壓扁和粘合質(zhì)昊較合，并能節(jié)約大量輔助材料，如布帶和滑石精等 4.制品的長短不受設(shè)備的限制——對大長度、大批量的產(chǎn)品特別適用，如果能采用不停車換收放線盤時，可生產(chǎn)任意長度的產(chǎn)品。 5.減輕了采用硫化罐硫化時笨重的體力勞動。 6. 連續(xù)硫化的基本原理 連續(xù)硫化的最基本的原理是：利用提高溫度的方法來加快硫化速度。 根據(jù)硫化速度和硫化溫度的關(guān)系可知硫化溫度每升高10度時，硫化速度平均可以增加一倍，即硫化時間可以減少一半。連續(xù)硫化就是根據(jù)這個原則實現(xiàn)的，如果不提高硫化溫度，連續(xù)硫化將會沒有實際意義。 例如，要硫化的一根10平方絕緣線，經(jīng)配方試驗后，確定硫化時間為30分鐘，硫化速度為80/imn假如采用100M長的硫化管，硫化時間仍為30分鐘，那么硫化速度經(jīng)計算為3.33m/min這個硫化速度在實際應(yīng)用時是太慢了，滿足不了生產(chǎn)需要。 如果將硫化溫度由143度升高到203度，即升高60度時，此時的硫化速度增加倍數(shù)為64倍，這時的硫化時間經(jīng)計算為0.47分，如果用50M長的硫化管來硫化，則線速將為50/0.47=106.4M/min，這個硫化速度是可以滿足生產(chǎn)需要的。這就證明了連續(xù)硫化只有提高溫度才能有實用價值，所以，連續(xù)硫化也是采用高壓鍋供氣。 上述的計算結(jié)果只是考慮本身的時間而沒有考慮外界的影響因素。當(dāng)考慮到硫化前的加熱時間、橡皮的厚度及制品的規(guī)格等因素時，正確的硫化時間是很難計算出來的，實踐證明，理論計算硫化時間是實際硫化時間的60~70%，因此在確定硫化的線速度時，應(yīng)當(dāng)記住，實際線速度要比理論計算的線速度低1/3左右。相關(guān)信息

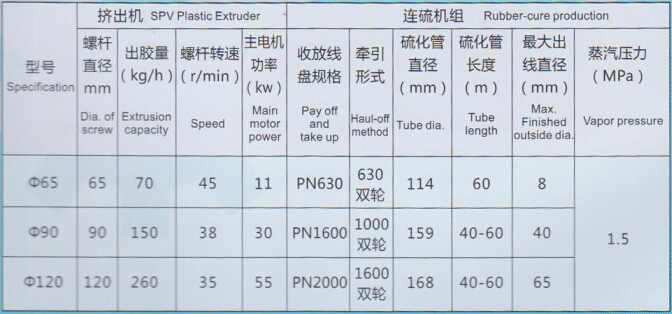

相關(guān)產(chǎn)品
